Cineál agus ainm an chábla

Cineál		Iarratas
Yiv	Copper Core XLPE Cumhacht scoite pvc inslithe Cábla	Taobh istigh, tollán, trenchábla agus áiteanna eile, ní féidir leis fórsaí meicniúla seachtracha a sheasamh. Ní cheadaítear cáblaí lárnacha aonair a leagan i mbainistíocht maighnéadach. Laistigh, tollán, trinse cábla nó leagan faoi thalamh, is féidir leis fórsaí meicniúla seachtracha áirithe a sheasamh, ach ní féidir leo teannas mór a sheasamh. Laistigh, tollán, dreidireacht trinse cáblaí nó leagan faoi thalamh, etc., is féidir leis fórsa seachtrach meicniúil agus teannas áirithe a sheasamh.
YJLV	Alúmanam Croí XLPE Inslithe PVC Sheathed Cábla Cumhachta
VY	Polaitiléin Inslithe Copper Core XLPE Scagtha Cábla Cumhachta
YJLY	Polaitiléin Inslithe Croí Alúmanam XLPE Cábla Cumhachta scoite
Ev22	Copper Core XLPE Inslithe Crios Cruach Armúrtha PVC Cábla Cumhachta scoite
YJLV22	Crios Cruach Inslithe Alúmanam Croí XLPE Armúrtha Cábla Cumhachta PVC sheathed
YIV23	Crios Cruach Inslithe Copper Core XLPE Armúrtha Cábla Cumhachta scoite poileitiléin
YILV23	Crios Cruach Inslithe Alúmanam Croí XLPE Armúrtha Cábla Cumhachta scoite poileitiléin
YJV32	Sreang Cruach Mhín Inslithe Copper Core XLPE Cábla Cumhachta Clúdaithe PVC Armúrtha
YJLV32	Sreang Cruach Mhín Inslithe Alúmanam Core XLPE Cábla Cumhachta Clúdaithe PVC Armúrtha
YJV33	Sreang Cruach Mhín Inslithe Copper Core XLPE Cábla Cumhachta Scagtha Polaitiléin Armúrtha
YJLV33	Sreang Cruach Mhín Inslithe Alúmanam Core XLPE Cábla Cumhachta Scagtha Polaitiléin Armúrtha

Raon Táirgthe cábla

Cineál	Croílár	Rátáil Voltas kV
		3.6/6	6/66/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		Trasghearradh ainmniúil mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Nóta: Tá cábla armúrtha aon-chroí oiriúnach do chóras DC, ní do chóras AC, ba cheart ciseal armúrtha ábhar neamh-mhaighnéadach a úsáid nó bearta inslithe maighnéadacha a úsáid.

Tógáil cábla

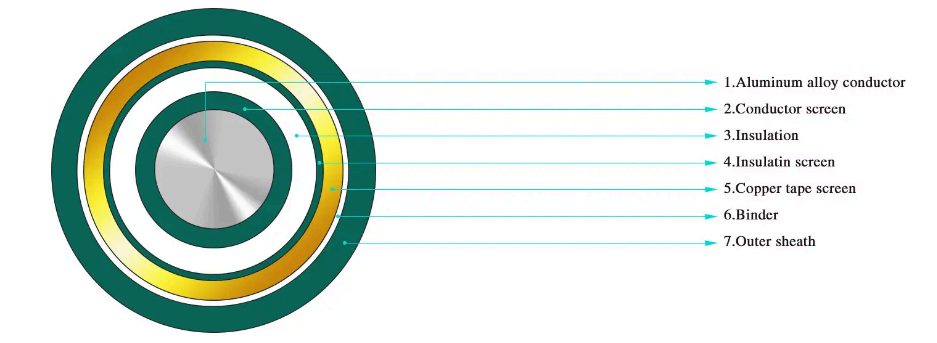

·Cábla cumhachta inslithe XLPE lárnach singil le haghaidh voltas rátáil ó 3.6/6kV~26/35kV

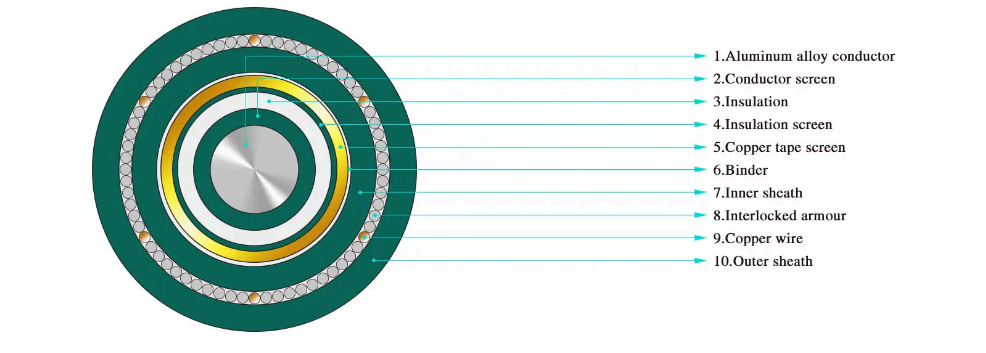

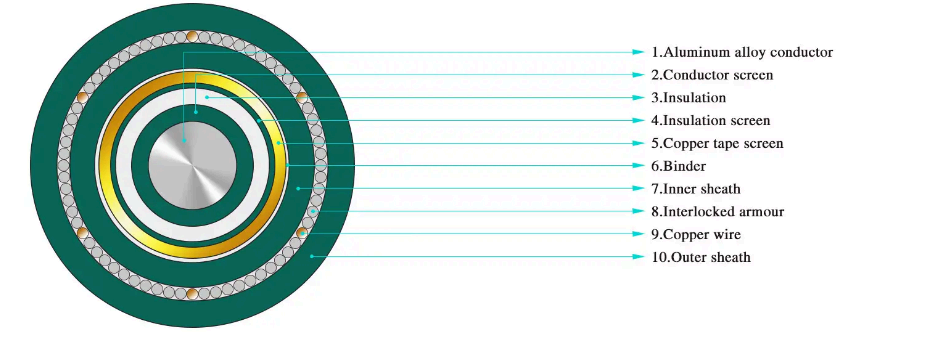

· Cábla cumhachta armúrtha sreinge cruach inslithe XLPE aonair le haghaidh voltas rátáil ó 3.6/6kV ~ 26/35kV

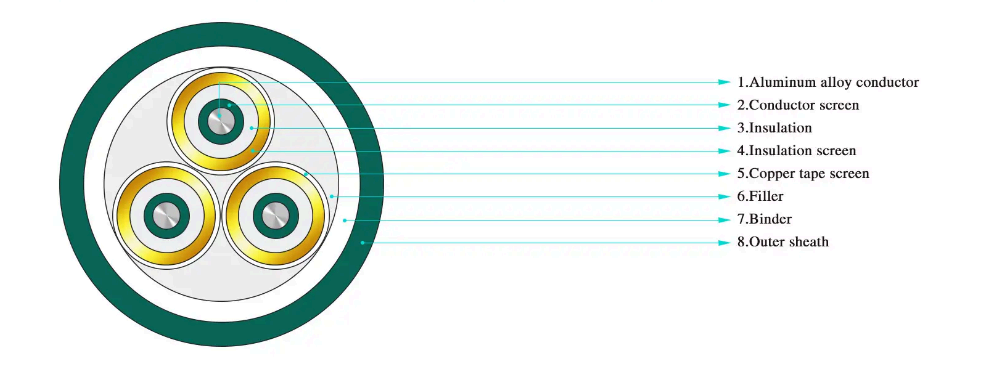

· Cábla cumhachta inslithe XLPE trí chroí le haghaidh voltas rátáil ó 3.6/6kV ~ 26/35kV

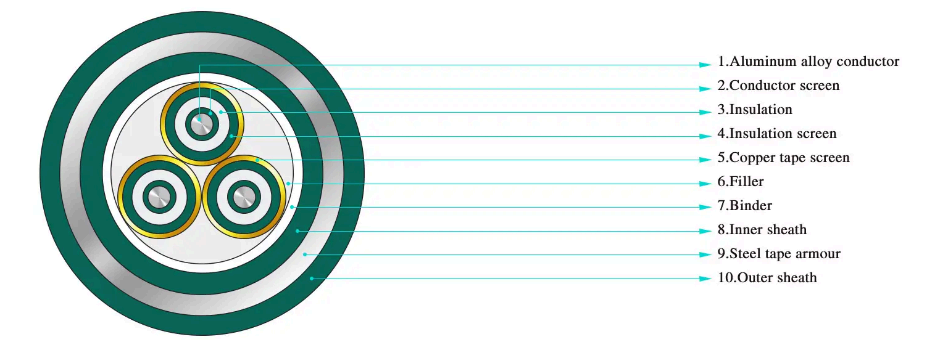

· Cábla cumhachta armúrtha téip cruach inslithe XLPE trí chroí le haghaidh voltas rátáil ó 3.6/6kV ~ 26/35kV

· Cábla cumhachta armúrtha sreinge cruach inslithe XLPE trí chroí le haghaidh voltas rátáil ó 3.6/6kV ~ 26/35kV

Cineál agus ainm an chábla

Ainmneach tras- rannta cheantar mm 2	Tiús inslithe mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Thart ar an iomlán trastomhas mm	Ríomh meáchan cábla		Thart tríd is tríd trastomhas mm	Ríomh meáchan de cábla		Thart tríd is tríd trastomhas mm	Ríomh meáchan de cábla
		Thart ar an iomlán trastomhas mm	YJV YJY	YJLV YJLY	Thart tríd is tríd trastomhas mm	YJV22 YJV22	YJLV23 YJLV23	Thart tríd is tríd trastomhas mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
